一、防汛应急指挥调度系统—背景介绍
随着我国城市化进程不断推进，落后的城市排水系统与日益增加的城市排水量之间的矛盾愈加突出，城市内涝事故频发，当排水系统发生检查井溢流、路面塌陷、管道破裂、管道堵塞和危险污染物排入等紧急事故时，如何发现并快速反馈问题、准确通知相关责任人、跟踪记录处理过程、系统分析问题原因等非常重要，高效的应急处理能最大限度地减少突发公共事件造成的损失，保证管网尽快恢复正常。然而往往由于缺乏有效的技术手段、规范的管理流程造成事故发现不及时、应急响应慢等问题，延误了事故处理的最佳时机，造成重大的经济损失和环境危害。
二、防汛应急指挥调度系统—功能模块设计

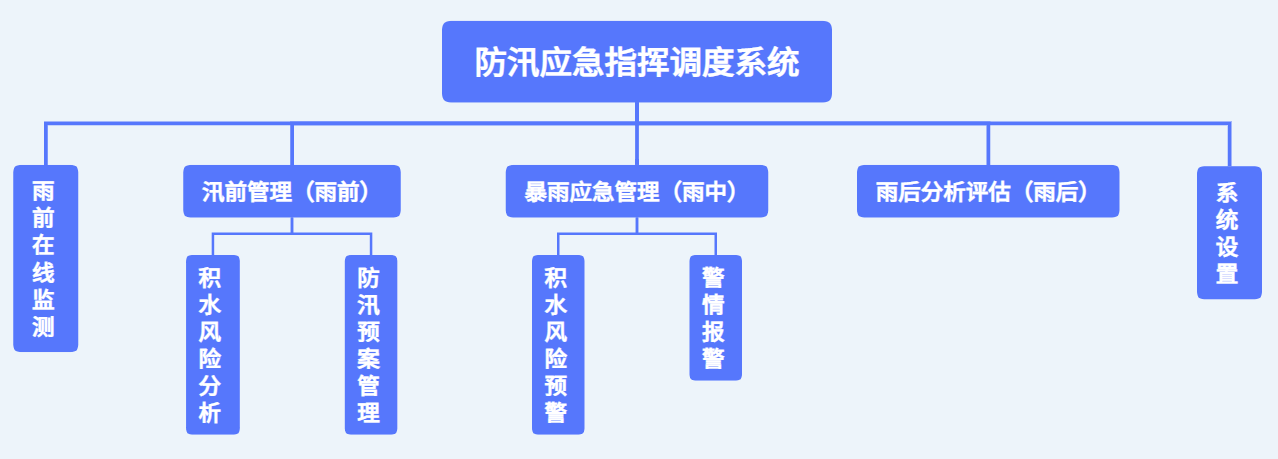

综合运用模型模拟技术、在线监测技术等构建防汛应急指挥调度系统，该系统包括在线监测、汛前管理(雨前)、暴雨应急管理(雨中)、雨后分析评估(雨后)及系统设置等5个功能模块，通过对河道水位监测、泵站监测、低洼地区积水实时监测及报警，并结合模型，实现防汛工作的汛前、雨中、雨后的综合管理，为指挥调度城市防汛抢险工作提供参考和依据。防汛应急指挥调度系统功能结构如图所示。
1、在线监测功能模块

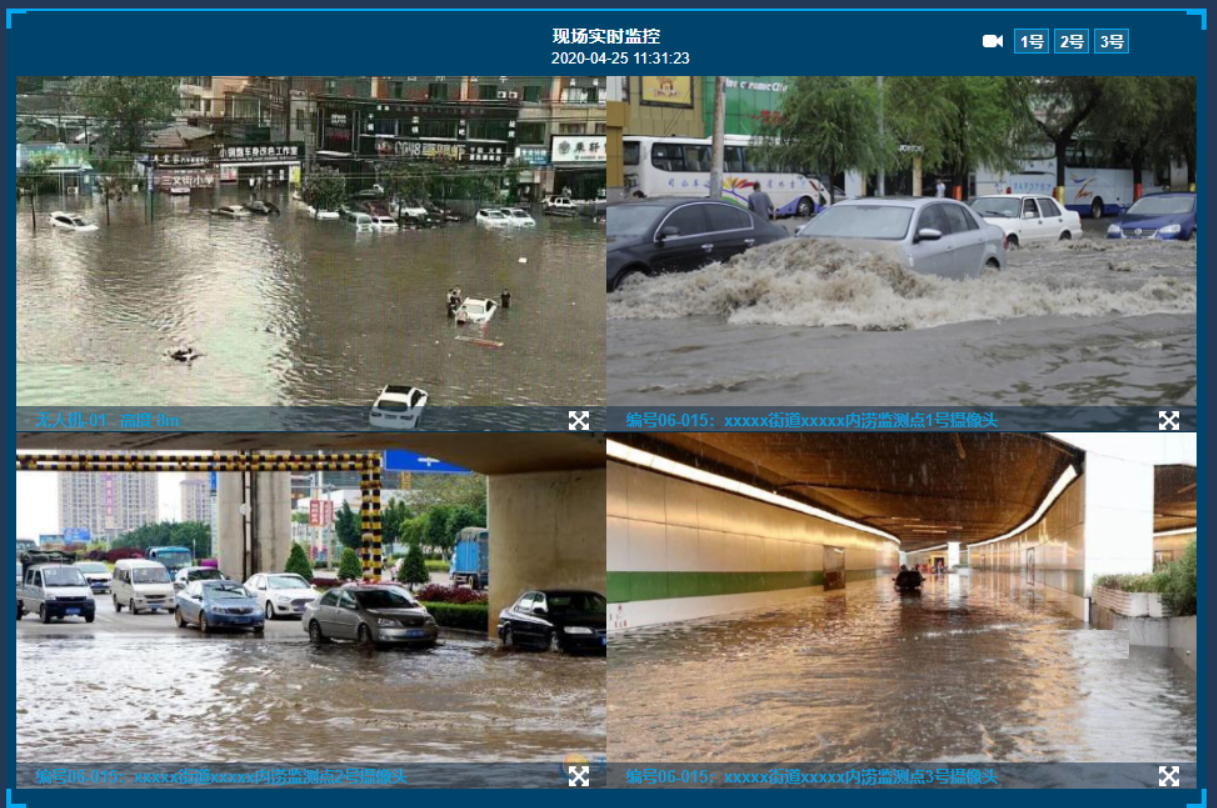

该模块主要展示管网在线监测信息包括液位计、流量计以及雨量计的实时动态信息:检查井的属性信息，设备的安装状态、维修记录，在线监测数据、统计信息、报警信息，泵站运行状况(包括河道水位、泵站前池水位、各个泵站污水泵台数、开启的泵数量)并对泵站运行中的异常信息进行报警，同时将采集到的信息传输，以便总指挥、总调度人员查看具体的监测信息。
2、汛前管理功能模块
该模块主要实现积水风险分析和防汛预案管理功能。积水风险分析功能主要是结合模型与历史积水点实现对不同降雨模拟情景下的积水风险进行分析，同时给出风险等级，以便指导排水管理处的相关工作。具体包括三种分析模式:模拟积水点、历史积水点、模拟+历史积水。
防汛预案管理功能主要实现防汛预案文件的管理以及对于防汛前各项准备工作，包括物资人员，排水设施检查，管道疏通状况，泵站前池清淤、雨水泵的保养和试机、发电机的保养试机情况，积水区工程改造情况等到位情况的添加记录、提交、审核等。
3、暴雨应急管理功能模块
该模块主要实现对于雨中应急指挥的功能，具体包括积水风险预警和警情报警功能。积水风险预警功能结合天气雷达、未来1-3天降雨预报以及实际雨量曲线，选择相似模拟情景，对于相似模拟情景下的积水点距地高度、液位差等信息进行实时在线监测，以判断当前是否存在汛情，进行报警，从而实现从雨前3天到降雨发生过程中不同时间和精度的积水点预警，便于管理部门提前启动预案做好防汛准备，也为群众出行安全提供必要的报警信息。
警情报警主要实现对应急抢险小组通过移动终端上报的警情的查看，报警信息填报和统计人员对于市民通过客户服务热线、网络投诉等多种途径提供的应急警情信息进行收集、记录，实现自动获取警情、手动添加警情、查看警情和删除警情等功能，总调度对于相关警情的指派调度，并将重大警情上报，同时实现应急工单签发、派发、回单确认、工单审核等功能，辅助管理人员对应急抢修任务的高效调度和监管。同时，该模块还实现对汛期关键信息如阀门开启的报警，充分利用信息化的优势避免人为失误造成的损失。
4、雨后分析评估功能模块
该模块主要实现对于每场降雨积水情况的实时记录，对于每个积水点积水原因、各个积水点人员与物资处理情况、具体采取的措施以及下一步工作计划的记录、评估结果的上报、审核。
